利用VSCode阅读C++源码并调试OpenFOAM

创建时间: 2021-01-05 16:52:31
摘要: 本文总结win10系统中利用VS Code连接wsl或远程服务器阅读OpenFOAM源码以及调试OpenFOAM求解器的方法。相关内容对于原生Linux系统也适用。分两篇介绍，阅读源码篇说明如何实现代码提示、跳转，从而高效理解OpenFOAM的代码；调试篇介绍如何利用gdb远程调试OpenFOAM，首先介绍单版本的OpenFOAM，然后说明如何处理多版本的问题。

1 准备工作

win10上安装VSCode
VSCode安装remote-wsl插件用于连接Linux子系统，remote-ssh插件用于连接远程Linux服务器
连接到wsl或远程Linux服务器后，安装C/C++插件

以上步骤可以自行搜索了解细节。如果是原生Linux系统，则可直接安装VSCode，然后安装C/C++插件即可。
下图展示连接局域网内的Ubuntu服务器（左下角有提示），并且安装了C/C++插件。

准备工作

2 阅读源码篇

以icoFoam求解器为例。

在VSCode中按win+` 键（左上角同~键）打开集成的终端。

加载OpenFOAM环境，拷贝求解器：如果终端配置文件中使用的是 source xxx/bashrc或 . xxx/bashrc，则不需要额外激活OF环境；如果是通过alias管理多版本OF，则输入对应的alias激活OF环境，如of6
```
$ mkdir -p $WM_PROJECT_USER_DIR/solver
$ cp -r $FOAM_SOLVERS/incompressible/icoFoam $WM_PROJECT_USER_DIR/solver/
$ cd $WM_PROJECT_USER_DIR/solver/icoFoam
```

修改Make/files:

icoFoam.C

EXE = $(FOAM_USER_APPBIN)/myicoFoam

通过wmake查看真实调用的编译命令，从中提取-I路径用于后续配置：

$ wmake | tee log.wmake
Making dependency list for source file icoFoam.C
g++ -std=c++11 -m64 -Dlinux64 -DWM_ARCH_OPTION=64 -DWM_DP -DWM_LABEL_SIZE=32 -Wall -Wextra -Wold-style-cast -Wnon-virtual-dtor -Wno-unused-parameter -Wno-invalid-offsetof -Wno-attributes -O3  -DNoRepository -ftemplate-depth-100 -I/opt/openfoam6/src/finiteVolume/lnInclude -I/opt/openfoam6/src/meshTools/lnInclude -IlnInclude -I. -I/opt/openfoam6/src/OpenFOAM/lnInclude -I/opt/openfoam6/src/OSspecific/POSIX/lnInclude   -fPIC -c icoFoam.C -o Make/linux64GccDPInt32Opt/icoFoam.o
g++ -std=c++11 -m64 -Dlinux64 -DWM_ARCH_OPTION=64 -DWM_DP -DWM_LABEL_SIZE=32 -Wall -Wextra -Wold-style-cast -Wnon-virtual-dtor -Wno-unused-parameter -Wno-invalid-offsetof -Wno-attributes -O3  -DNoRepository -ftemplate-depth-100 -g -I/opt/openfoam6/src/finiteVolume/lnInclude -I/opt/openfoam6/src/meshTools/lnInclude -IlnInclude -I. -I/opt/openfoam6/src/OpenFOAM/lnInclude -I/opt/openfoam6/src/OSspecific/POSIX/lnInclude   -fPIC -Xlinker --add-needed -Xlinker --no-as-needed Make/linux64GccDPInt32Opt/icoFoam.o -L/opt/openfoam6/platforms/linux64GccDPInt32Opt/lib \
    -lfiniteVolume -lmeshTools -lOpenFOAM -ldl  \
    -lm -o /home/of/OpenFOAM/of-6/platforms/linux64GccDPInt32Opt/bin/myicoFoam

$ cat log.wmake | sed 's/ /\n/g' | grep '\-I' | sort | uniq | sed 's/\-I//g'
.
lnInclude
/opt/openfoam6/src/finiteVolume/lnInclude
/opt/openfoam6/src/meshTools/lnInclude
/opt/openfoam6/src/OpenFOAM/lnInclude
/opt/openfoam6/src/OSspecific/POSIX/lnInclude

$ pwd
/home/of/OpenFOAM/of-6/solver/icoFoam

可以看到，这里的路径主要都是lnInclude，其中的文件都是软链接，指向各个文件的真实路径。

File → Open Folder，打开最后返回的路径：/home/of/OpenFOAM/of-6/solver/icoFoam。
按F1或Ctrl+Shift+p打开命令面板，然后输入C++ UI，找到C/C++ Configurations (UI)，打开。在其中的includePath中添加前面得到的-I路径：

至此，就能实现代码提示和跳转了：

阅读OpenFOAM源码

3 调试篇

以自定义求解器myicoFoam求解器为例。

3.1 单版本调试

参考视频：VS Code调试OpenFOAM

在VSCode中按win+` 键（左上角同~键）打开集成的终端。

加载OpenFOAM环境，拷贝求解器：

备注

注：假设这里是在~/.bashrc中直接source来激活OpenFOAM环境；对于多版本OF调试，即通过alias激活对应环境的情况，后面再讨论。

# $HOME/.bashrc设置
# alias of6=". /opt/openfoam6/etc/bashrc"
source /opt/openfoam6/etc/bashrc #默认打开终端就激活OF环境
alias of8=". /opt/openfoam8/etc/bashrc"

$ mkdir -p $WM_PROJECT_USER_DIR/solver
$ cp -r $FOAM_SOLVERS/incompressible/icoFoam $WM_PROJECT_USER_DIR/solver/
$ cd $WM_PROJECT_USER_DIR/solver/icoFoam

修改Make/files:

icoFoam.C

EXE = $(FOAM_USER_APPBIN)/myicoFoam

修改Make/options：

EXE_INC = \
    -g \
    -I$(LIB_SRC)/finiteVolume/lnInclude \
    -I$(LIB_SRC)/meshTools/lnInclude

EXE_LIBS = \
    -lfiniteVolume \
    -lmeshTools

备注

注意：这里必须额外添加-g选项。

通过wmake查看真实调用的编译命令，从中提取-I指向的路径用于后续配置includePath：

$ wmake | tee log.wmake
Making dependency list for source file icoFoam.C
g++ -std=c++11 -m64 -Dlinux64 -DWM_ARCH_OPTION=64 -DWM_DP -DWM_LABEL_SIZE=32 -Wall -Wextra -Wold-style-cast -Wnon-virtual-dtor -Wno-unused-parameter -Wno-invalid-offsetof -Wno-attributes -O3  -DNoRepository -ftemplate-depth-100 -g -I/opt/openfoam6/src/finiteVolume/lnInclude -I/opt/openfoam6/src/meshTools/lnInclude -IlnInclude -I. -I/opt/openfoam6/src/OpenFOAM/lnInclude -I/opt/openfoam6/src/OSspecific/POSIX/lnInclude   -fPIC -c icoFoam.C -o Make/linux64GccDPInt32Opt/icoFoam.o
g++ -std=c++11 -m64 -Dlinux64 -DWM_ARCH_OPTION=64 -DWM_DP -DWM_LABEL_SIZE=32 -Wall -Wextra -Wold-style-cast -Wnon-virtual-dtor -Wno-unused-parameter -Wno-invalid-offsetof -Wno-attributes -O3  -DNoRepository -ftemplate-depth-100 -g -I/opt/openfoam6/src/finiteVolume/lnInclude -I/opt/openfoam6/src/meshTools/lnInclude -IlnInclude -I. -I/opt/openfoam6/src/OpenFOAM/lnInclude -I/opt/openfoam6/src/OSspecific/POSIX/lnInclude   -fPIC -Xlinker --add-needed -Xlinker --no-as-needed Make/linux64GccDPInt32Opt/icoFoam.o -L/opt/openfoam6/platforms/linux64GccDPInt32Opt/lib \
    -lfiniteVolume -lmeshTools -lOpenFOAM -ldl  \
    -lm -o /home/of/OpenFOAM/of-6/platforms/linux64GccDPInt32Opt/bin/myicoFoam

$ cat log.wmake | sed 's/ /\n/g' | grep '\-I' | sort | uniq | sed 's/\-I//g'
.
lnInclude
/opt/openfoam6/src/finiteVolume/lnInclude
/opt/openfoam6/src/meshTools/lnInclude
/opt/openfoam6/src/OpenFOAM/lnInclude
/opt/openfoam6/src/OSspecific/POSIX/lnInclude

$ pwd
/home/of/OpenFOAM/of-6/solver/icoFoam

$ which myicoFoam
/home/of/OpenFOAM/of-6/platforms/linux64GccDPInt32Opt/bin/myicoFoam

备注

注意wmake实际调用的命令中新增了-g选项，说明把该选项写在Make/options的EXE_INC中是有效的（虽然EXE_INC的原本目的是用来指定includePath）。这里要用到的路径是后面4个lnInclude路径以及pwd返回的icoFoam求解器路径。此外，通过which命令来获取编译得到的myicoFoam路径，因为调试的时候通常是在算例目录下。

小心

2021-01-08 20:13:05 更新(点击展开)

更准确的做法应该是通过环境变量WM_COMPILE_OPTION来控制。即在拷贝求解器后只需要修改Make/files更改一下可执行文件的路径以及名称，然后终端运行WM_COMPILE_OPTION=Debug将默认的Opt编译模式切换成Debug模式。然后wmake即可以调试模式编译求解器。

说明：终端运行echo $WM_COMPILE_OPTION可以发现该变量的值默认为Opt，其定义的位置在OpenFOAM的环境加载文件中（即$WM_PROJECT_DIR/etc/bashrc中），可以取值Opt、Debug以及Prof，分别表示优化(optimised)，调试(debug)和分析(profiling)。 wmake会根据变量$WM_COMPILE_OPTION的值来加载不同的选项。 $WM_PROJECT_DIR/wmake/rules/linux64Gcc/c++文件中包含语句include $(DEFAULT_RULES)/c++$(WM_COMPILE_OPTION)，分别可能加载c++Opt、c++Debug和c++Prof文件中的选项设置。这3个文件所包含的内容如下：

# $WM_PROJECT_DIR/wmake/rules/linux64Gcc/c++Opt
c++DBUG     =
c++OPT      = -O3
ROUNDING_MATH = -frounding-math
#  $WM_PROJECT_DIR/wmake/rules/linux64Gcc/c++Debug
c++DBUG    = -ggdb3 -DFULLDEBUG
c++OPT      = -O0 -fdefault-inline
#  $WM_PROJECT_DIR/wmake/rules/linux64Gcc/c++Prof
c++DBUG    = -pg
c++OPT     = -O2

可以看到c++Debug文件中开启了-ggdb3，类似于-g选项，用于开启编译功能。 c++Prof中开启-pg选项，编译后的程序可以使用gperf之类的工具进行性能分析。而默认的c++Opt中-O3则最大限度地优化程序。

拷贝测试算例，并通过File → Open Folder在VSCode中打开测试算例：

$ mkdir -p $WM_PROJECT_USER_DIR/run
$ run
$ cp -r $FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavity .
$ cd cavity
$ pwd
/home/of/OpenFOAM/of-6/run/cavity

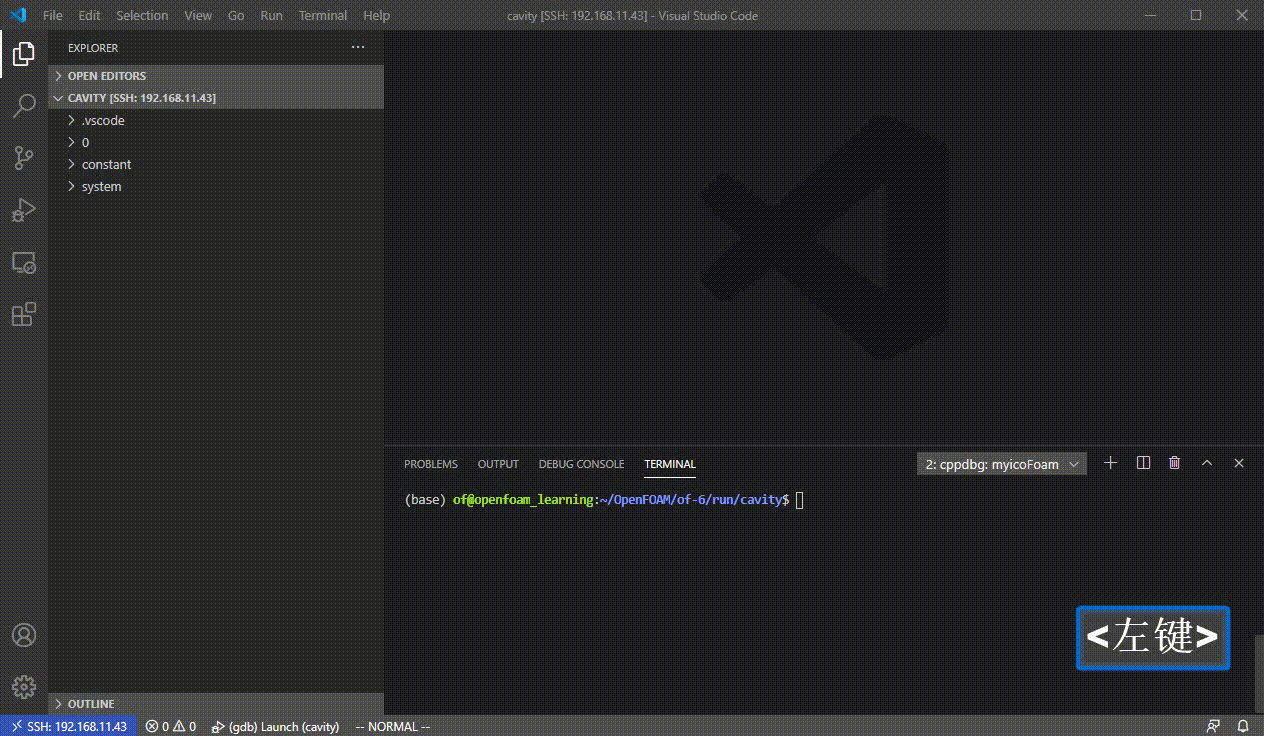

Ctrl+Shift+D打开左侧的调试面板（Run），点击create a launch.json file创建launch.json文件

修改launch.json文件：
```
...
"program": "/home/of/OpenFOAM/of-6/platforms/linux64GccDPInt32Opt/bin/myicoFoam",
...
"stopAtEntry": true,
```
program的值即为自定义求解器的路径，通过which myicoFoam获得，而stopAtEntry设为true能在main函数处默认设置一个断点。
按F1或Ctrl+Shift+p打开命令面板，然后输入C++ UI，找到C/C++ Configurations (UI)，打开。在其中的includePath中添加前面得到的-I路径以及求解器源码路径（注意与前一节有点差别）。

生成网格，按F5键开始调试。

3.2 多版本调试

以上是单OpenFOAM版本，实际场景中经常会安装多个版本，通过alias在各个版本之间切换，那以上调试方法还适用吗？

通过各种尝试折腾，终于想到了一个巧妙的解决方案，即通过包装一个新的gdb脚本来实现，具体方案如下。

讨论两个版本的情况：

$HOME/.bashrc配置如下：

alias of6=". /opt/openfoam6/etc/bashrc"
alias of8=". /opt/openfoam8/etc/bashrc"

创建一个目录专门用于存放脚本，比如~/OFdebug：

$ mkdir -p ~/OFdebug
$ cd OFdebug
$ touch of6-gdb.sh && chmod +x of6-gdb.sh
$ touch of8-gdb.sh && chmod +x of8-gdb.sh

两个脚本的内容分别为：

of6-gdb.sh：

#!/bin/bash
. /opt/openfoam6/etc/bashrc
/usr/bin/gdb "$@" # 将脚本接受的参数传给gdb命令

of8-gdb.sh：

#!/bin/bash
. /opt/openfoam8/etc/bashrc
/usr/bin/gdb "$@" # 将脚本接受的参数传给gdb命令

修改launch.json文件，通过miDebuggerPath指定编译器自定义的gdb脚本路径，比如使用of6来调试：
```
...
"miDebuggerPath": "/home/of/OFdebug/of6-gdb.sh",
...
```

调试cavity算例：

of6 # 激活环境
run
cd cavity
foamCleanTutorials # 清理算例
blockMesh # 生成网格
# ... 开始调试

4 相关参考

在研究gdb调试之前，主要尝试的就是gdbOF[1]，能方便地将求解过程中的变量导出到文件，具体应用可以看知乎-陈与论[2]的介绍。目前OpenFOAMwiki上介绍适配的最高版本是OF5.x。

gdbOF is an attachable to GNU debugger (gdb) tool that includes macros to debug OpenFOAM’s solvers and applications in an easier way.

另一个角度，OpenFOAM成长之路[3]介绍了如何使用gdbserver调试。

使用 VS Code 调试远程服务器上的 OpenFOAM 代码。

5 结语

花了不少时间折腾，写作不易，希望能帮到学习OpenFOAM的小伙伴！
